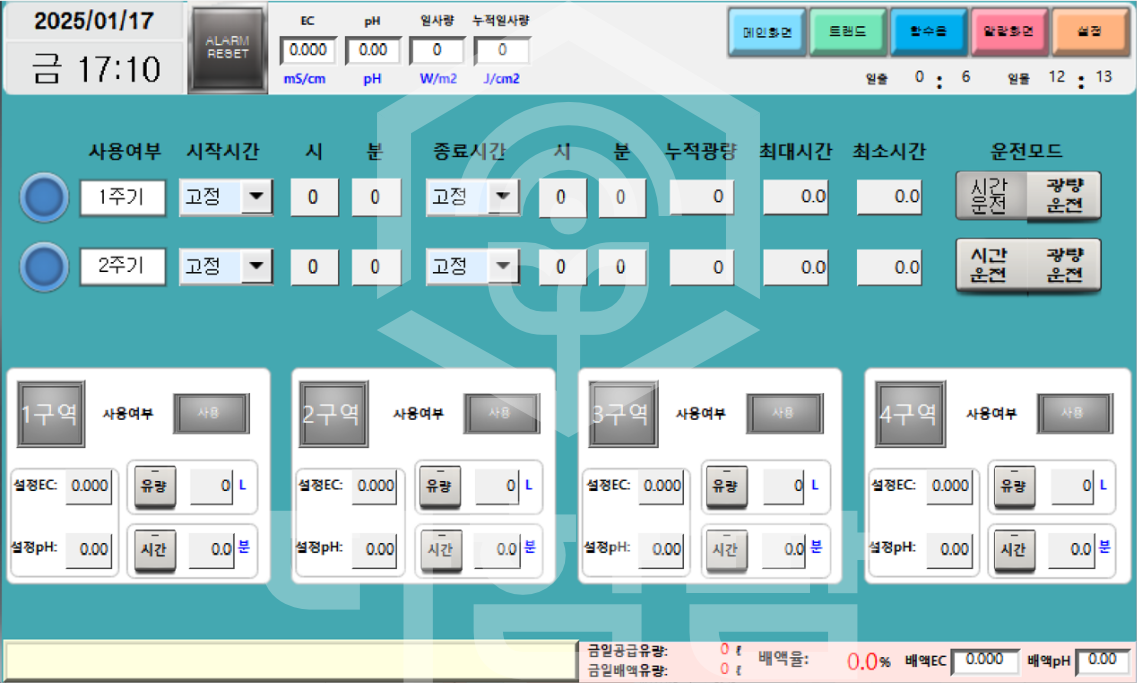

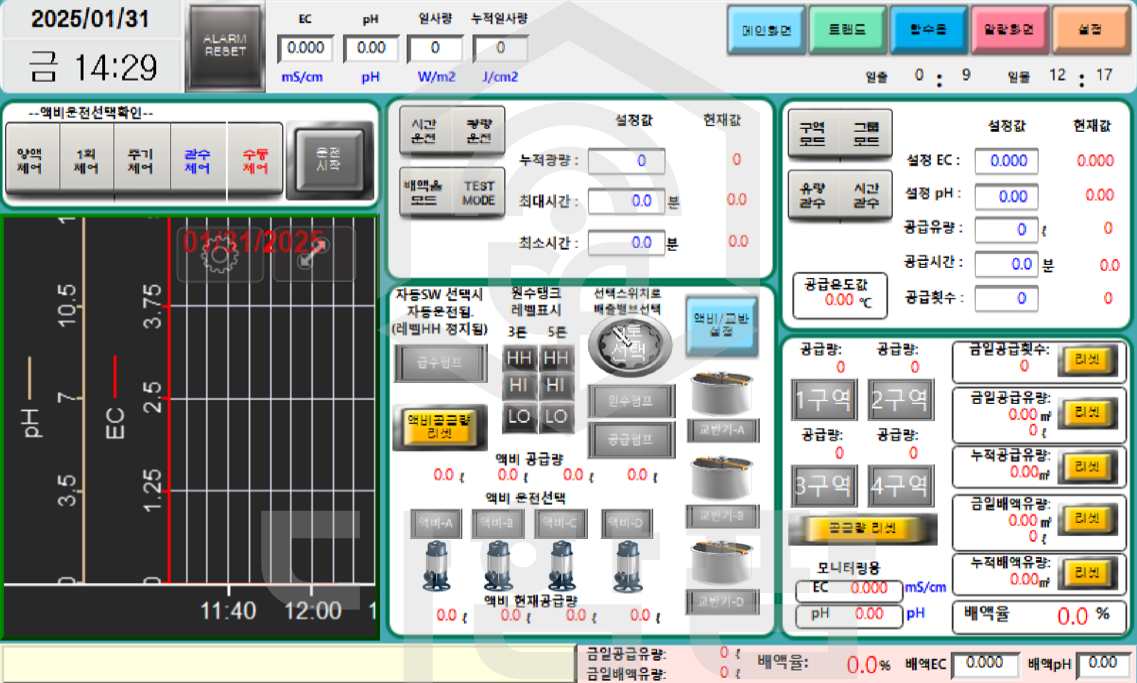

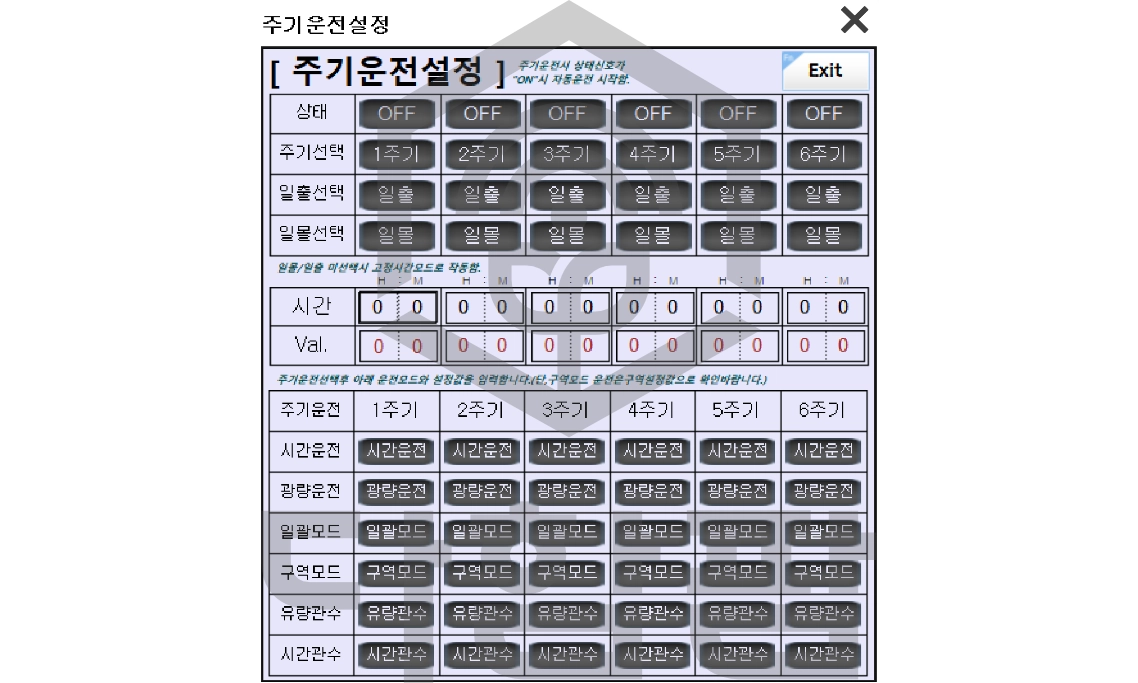

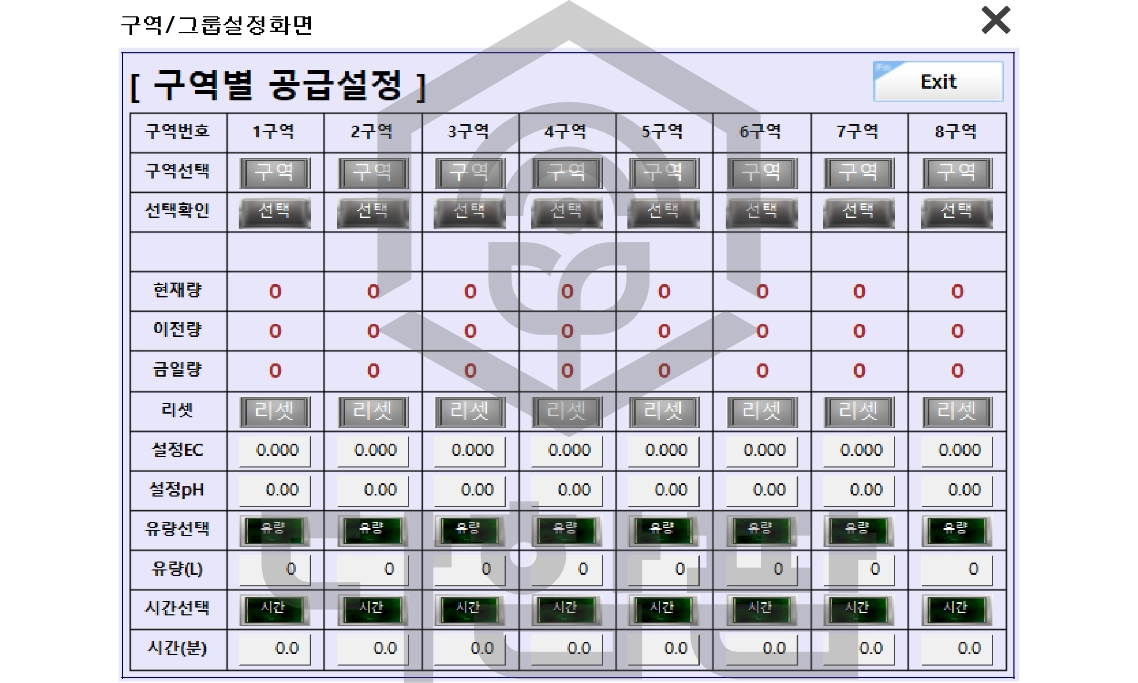

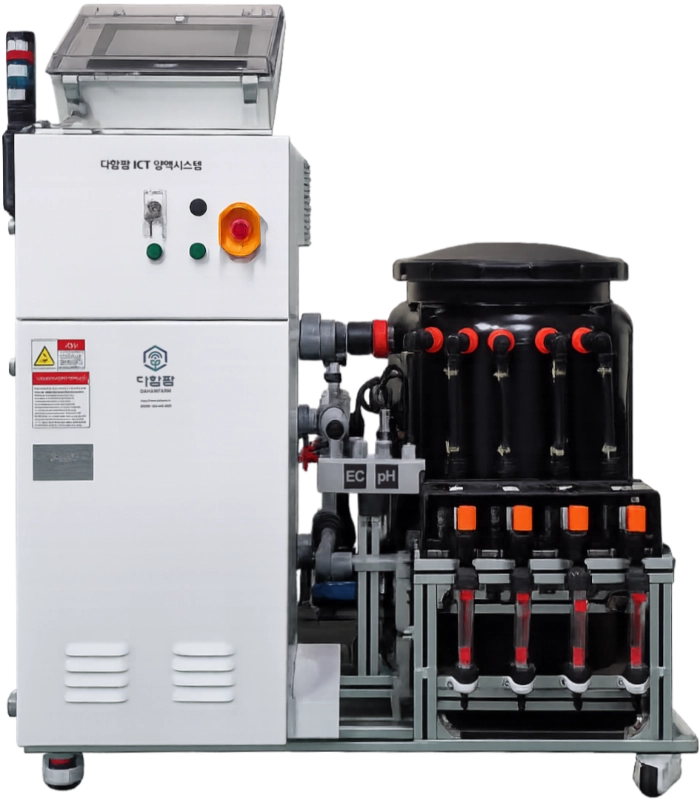

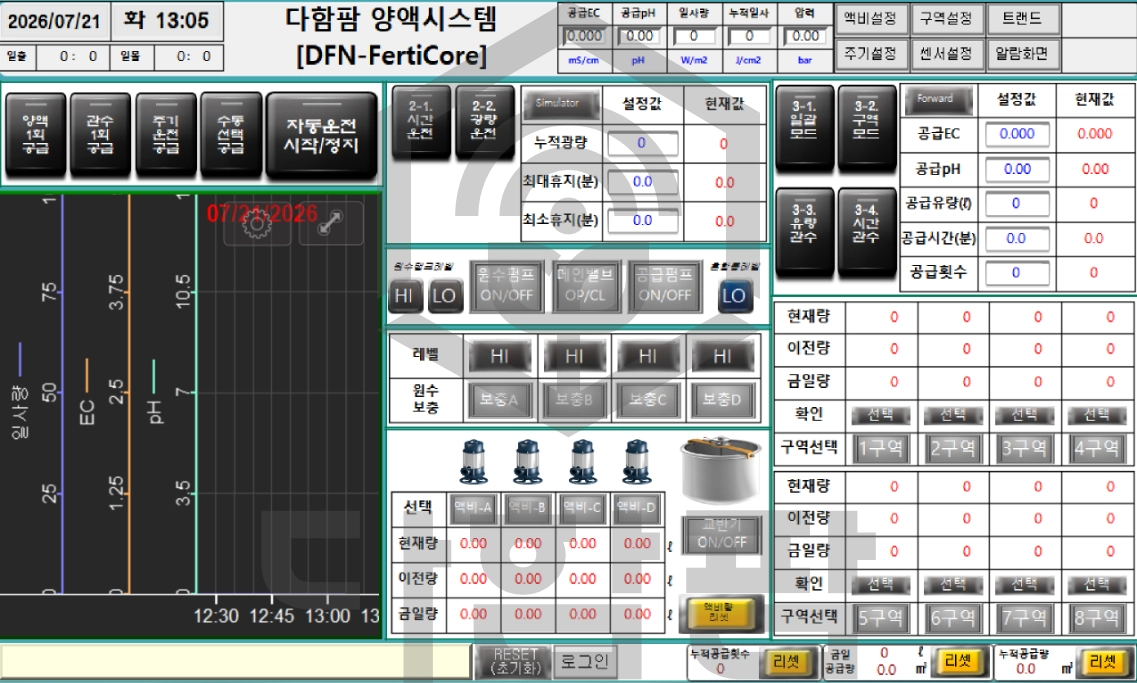

※ HMI 화면 및 제품은 맞춤형으로 제공되며, 이미지와 실제는 다를 수 있습니다.
주요 특징
-
원수 탱크, 액비교반기,
액비 탱크, 구역 관수 통합 관리 -
콤팩트한 사이즈
-
통합 환경 제어 · 모니터링
-
액비량 모니터링
-
원수 · 액비 탱크 레벨
모니터링 및 제어 · 알람 제공 -
배지 함수율
측정 시스템 연동 -
배액 측정 시스템 연동
-
펌프 전류 모니터링
-
최대 16구역 제어
(확장 가능) -
원격 + 비상 수동 제어
-
데이터 시각화
-
다함팜 플랫폼 연동 가능

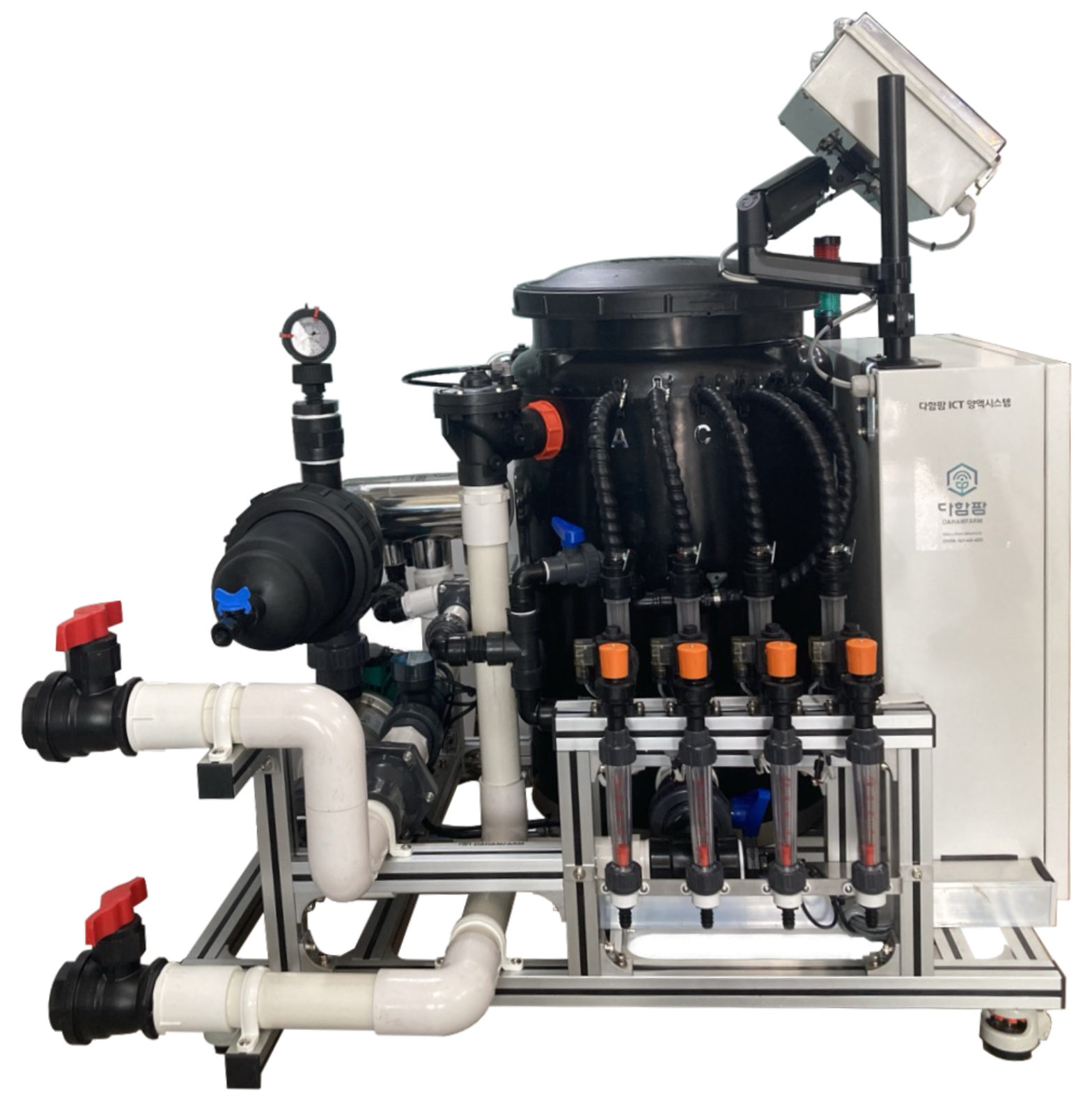

제품 사양
| 사용 전압 | 380V 3상 4선 50/60Hz(변경 가능) |
|---|---|
| 크기 | 1,100(W) x 1,300(D) x 980(H) mm |
| 혼합 탱크 | 150L, 200L |
| 메인 제어 모듈 | 산업용 PLC 적용 |
| 터치모니터 | 10.1"(TFT-LCD), Ethernet 통신 방식 |
| EC 센서 | 0 - 10dS/m |
| 채널: 1 - 2 채널(선택 가능) | |
| pH 센서 | pH 0 - 14 |
| 채널: 1 - 2 채널(선택 가능) | |
| 유량 센서 | 80 - 1,980L/min(선택 가능) |
| 공급 펌프 | 스테인리스 스틸, 30㎥/h |
| 액비 채널 | 1 - 4채널(다채널 가능) |
| 구역 밸브 | 1 - 16(확장 가능) |

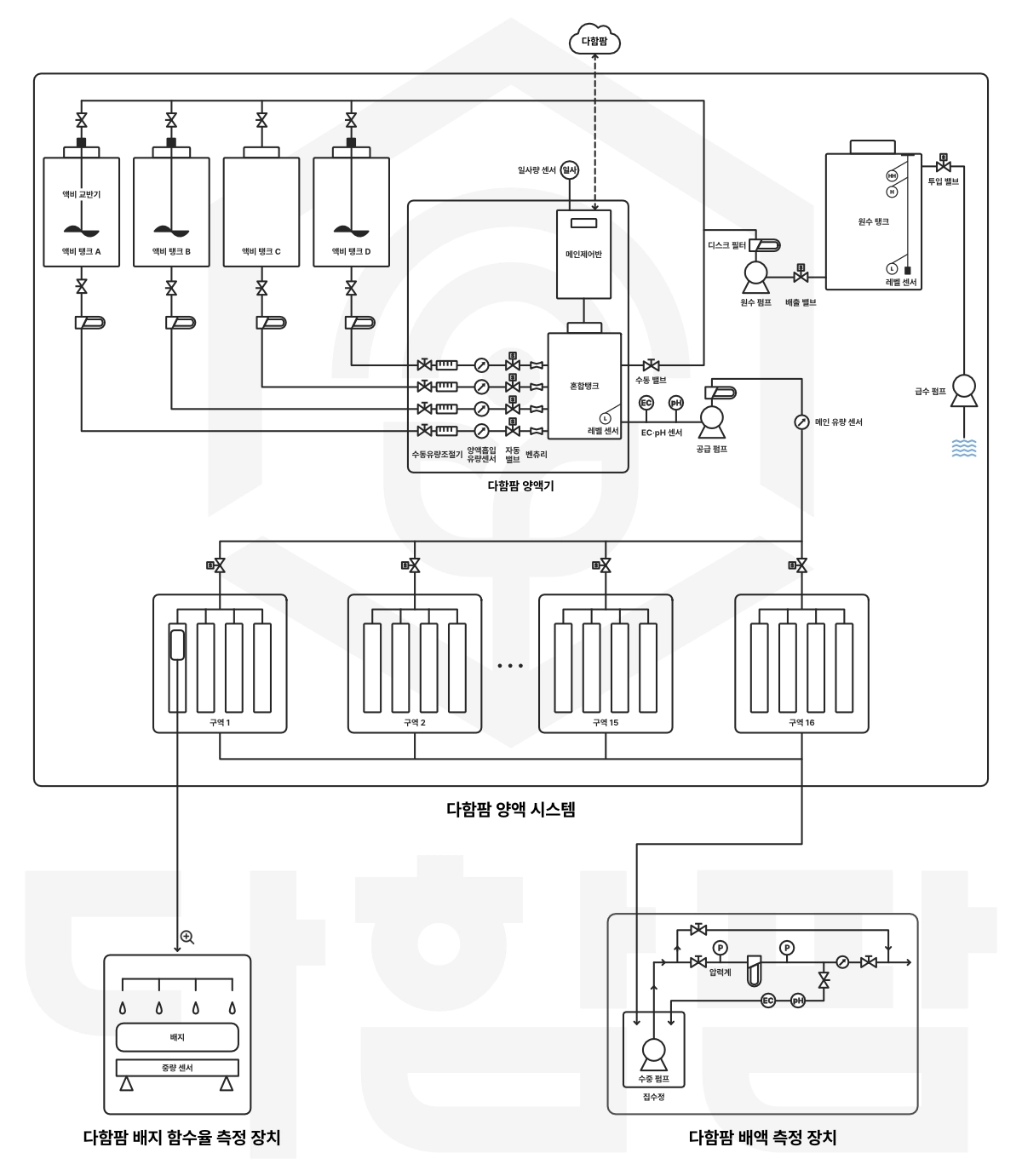

시스템 구성도
본 구성도는 양액기와 선택 가능한 추가 구성품을 나타내며,
표기된 모든 구성품은 개별 구매 및 통합 시스템 구축이 가능합니다.
추가 구성품 목록
원수 탱크
3t, 5t, 10t
원수 탱크 레벨 센서
HH, H, L
원수 펌프
프레임에 포함 또는 별도 설치
액비 탱크
600L, 1t
공급 펌프
1.5 - 5.5kW
액비 교반기
속도 조절형
혼합 탱크
150L, 200L
자동 밸브
50A
수동 밸브
50A
디스크 필터
120 mesh
EC 센서 (아날로그·디지털)
0 - 10dS/m
pH 센서 (아날로그·디지털)
pH 0 - 14
양액 유량 센서
10 - 200L/min
액비 유량 센서
1 - 30L/min
| 원수 탱크 | 3t, 5t, 10t |
|---|---|
| 원수 탱크 레벨 센서 | HH, H, L |
| 원수 펌프 | 프레임에 포함 또는 별도 설치 |
| 액비 탱크 | 600L, 1t |
| 공급 펌프 | 1.5 - 5.5kW |
| 액비 교반기 | 속도 조절형 |
| 혼합 탱크 | 150L, 200L |
| 자동 밸브 | 50A |
| 수동 밸브 | 50A |
| 디스크 필터 | 120 mesh |
| EC 센서 (아날로그·디지털) | 0 - 10dS/m | pH 센서 (아날로그·디지털) | pH 0 - 14 |
| 양액 유량 센서 | 10 - 200L/min |
| 액비 유량 센서 | 1 - 30L/min |

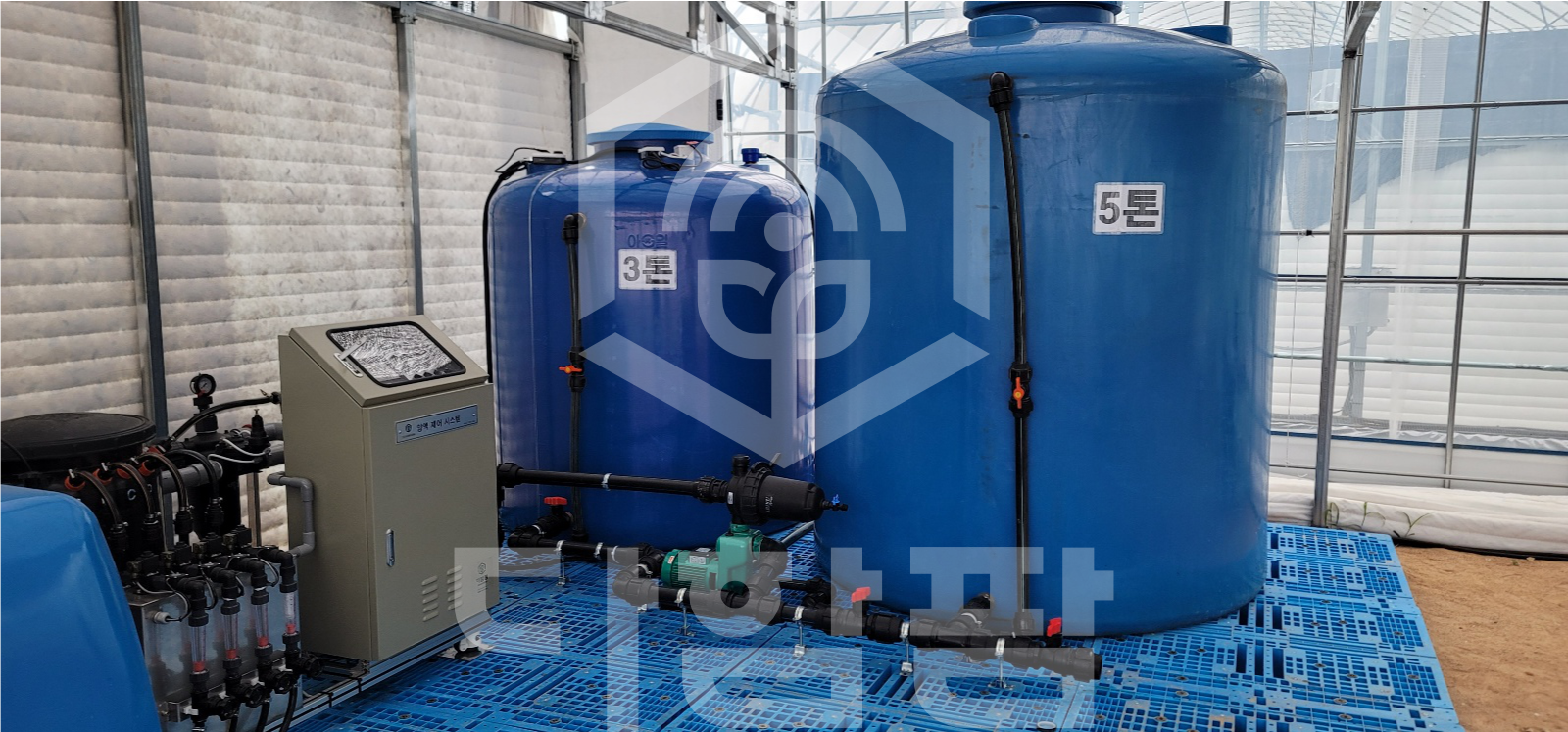

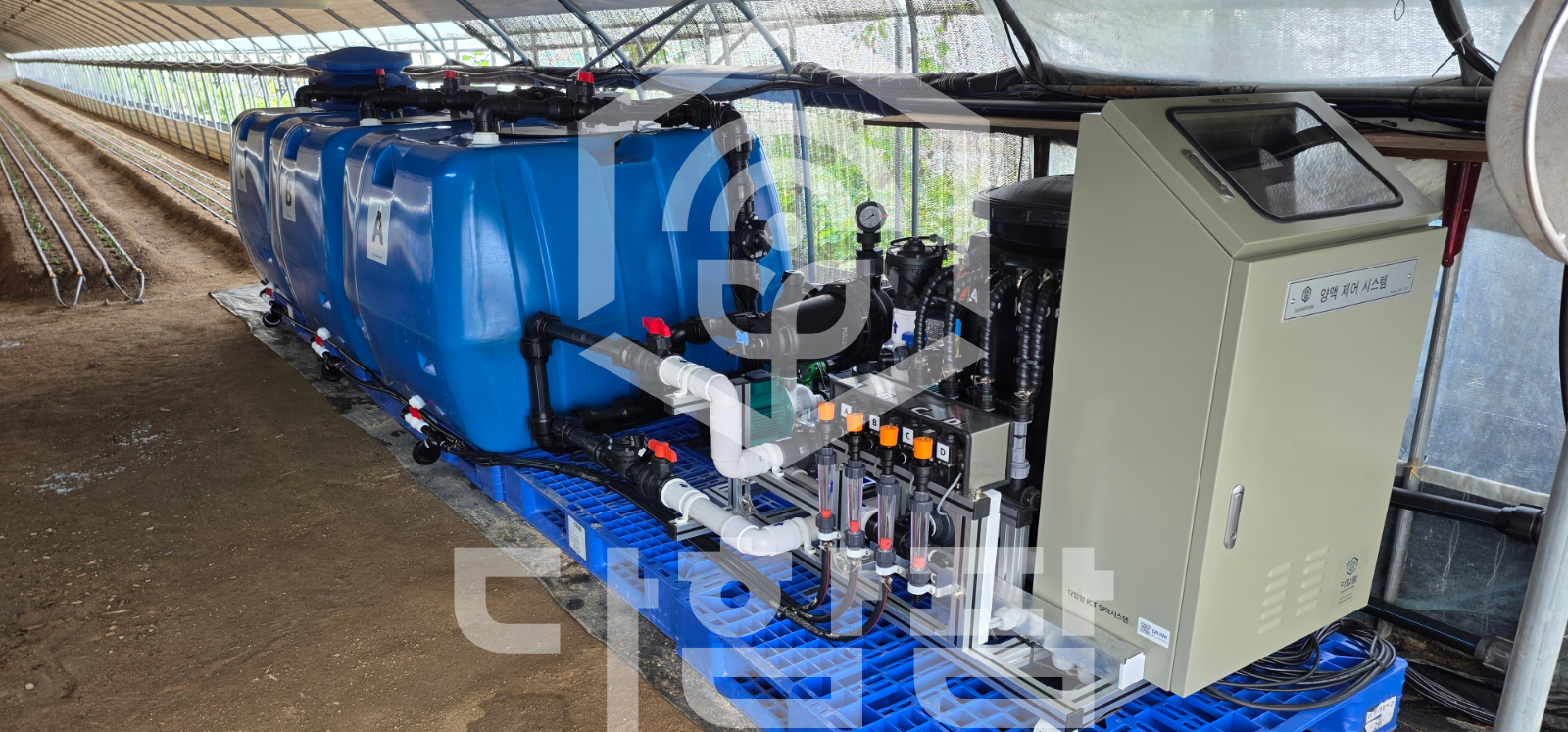

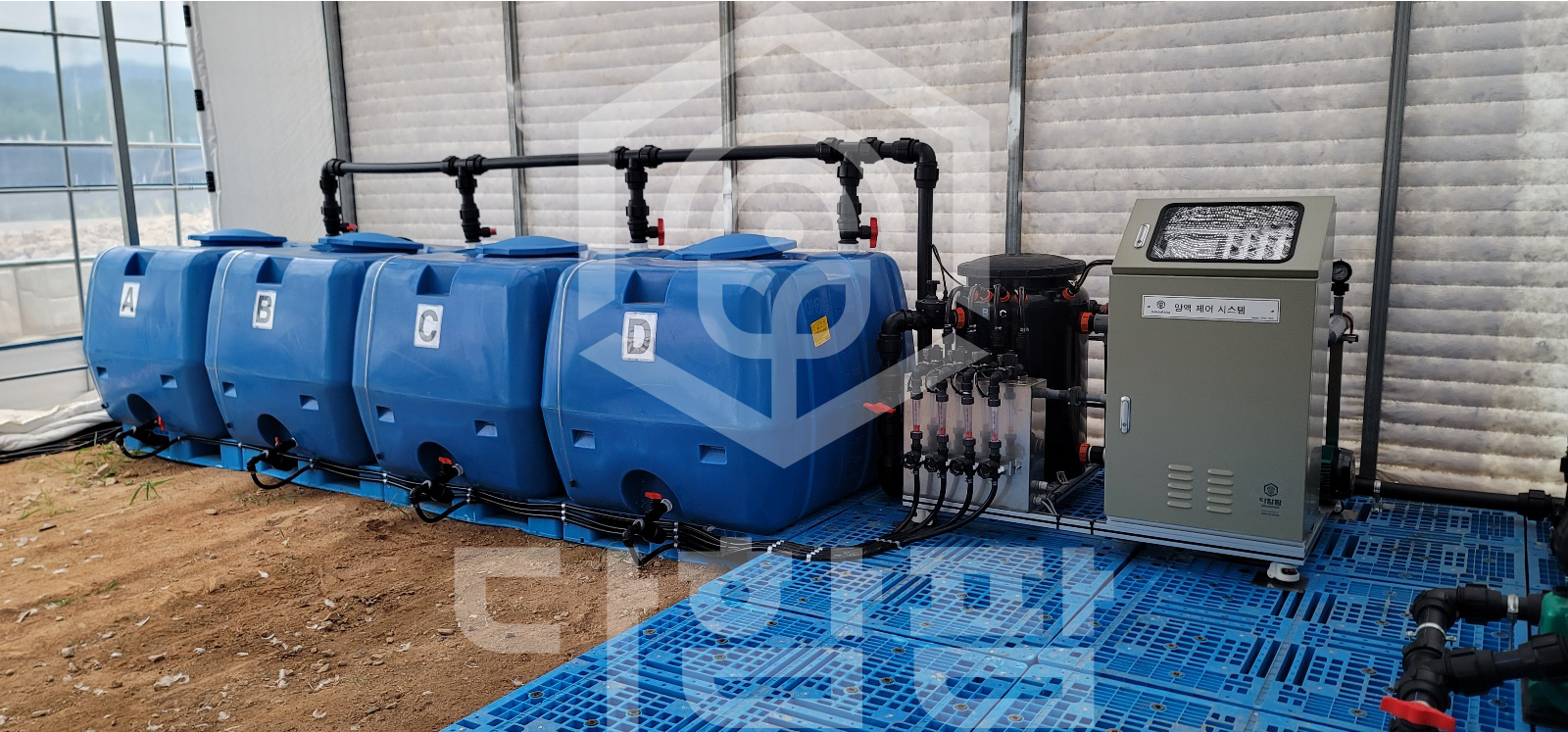

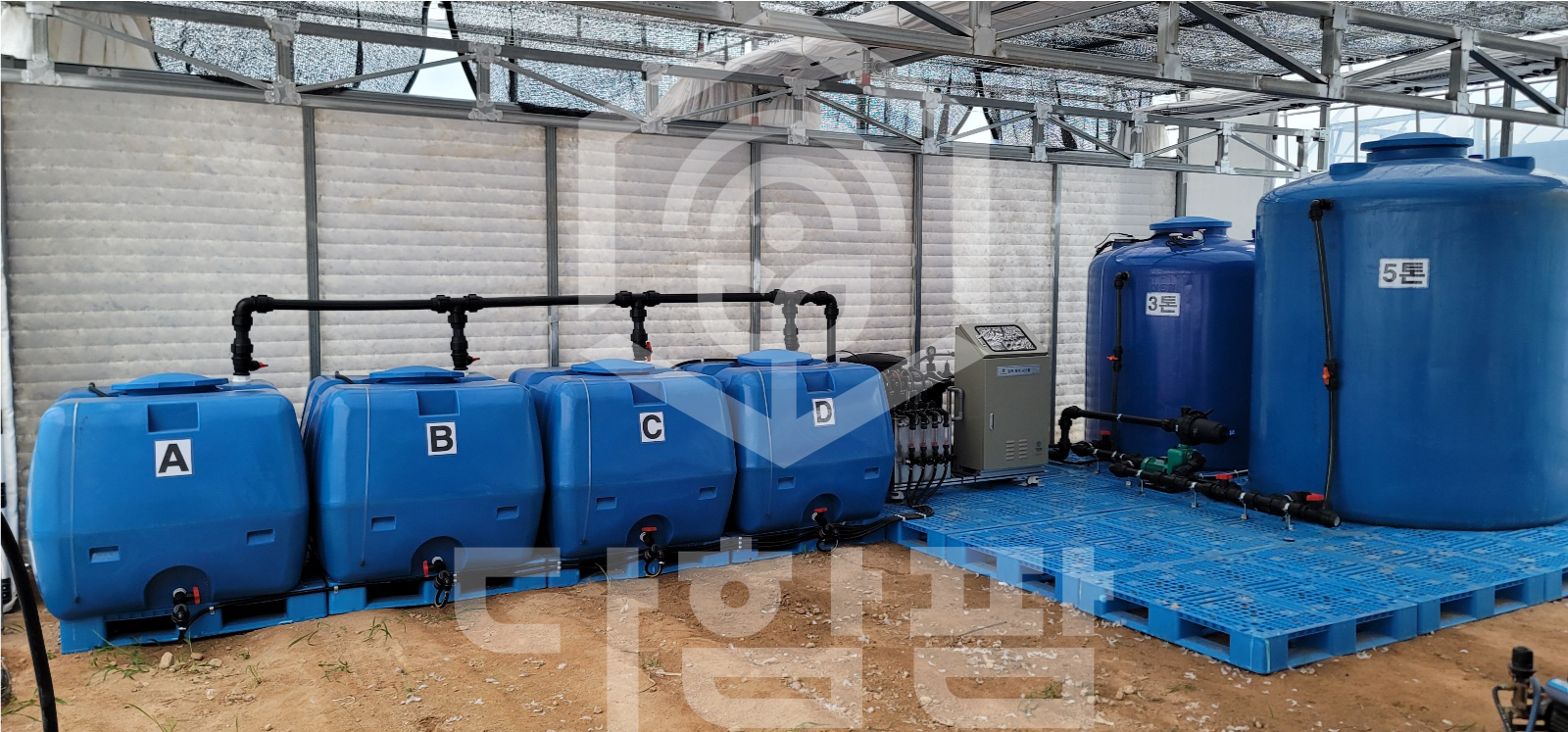

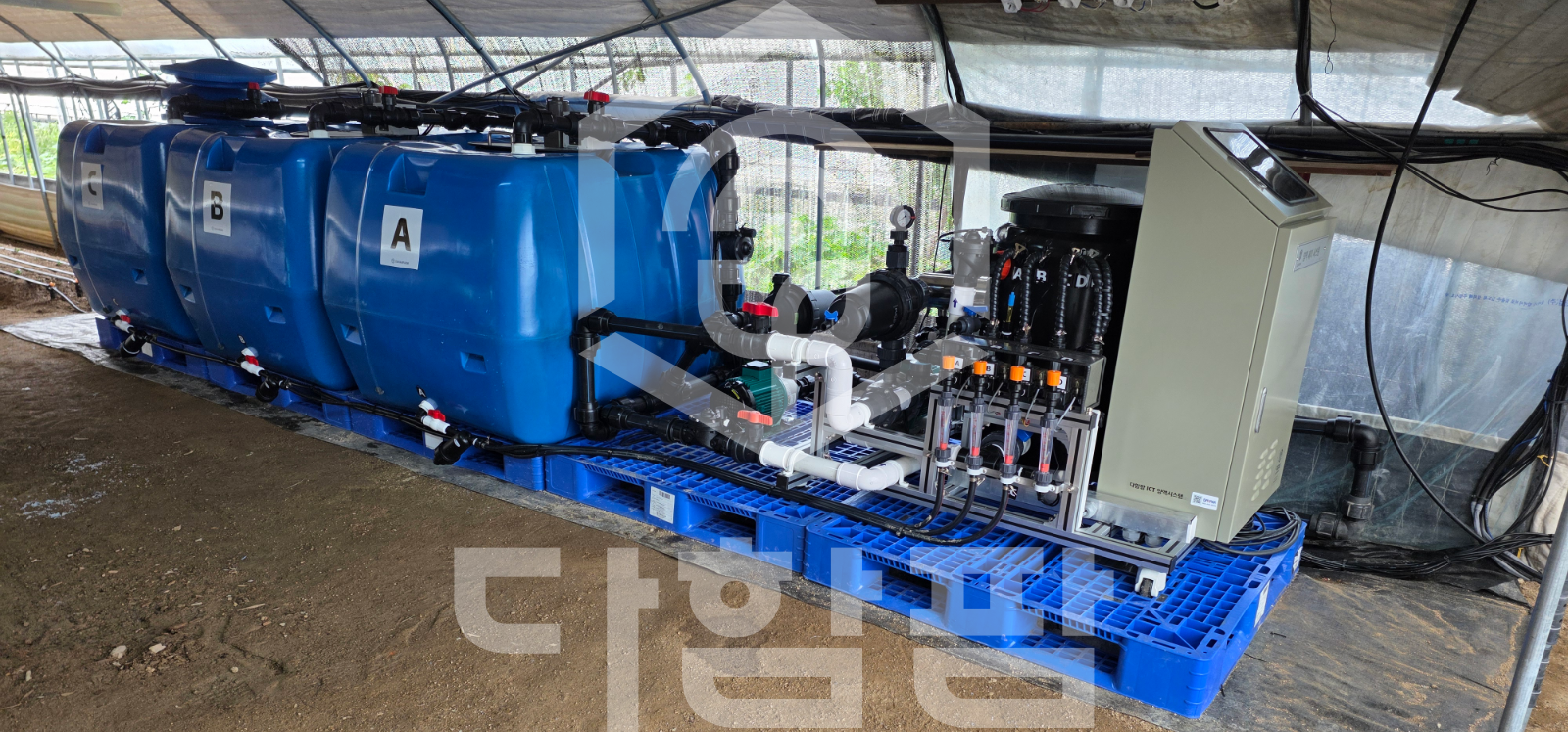

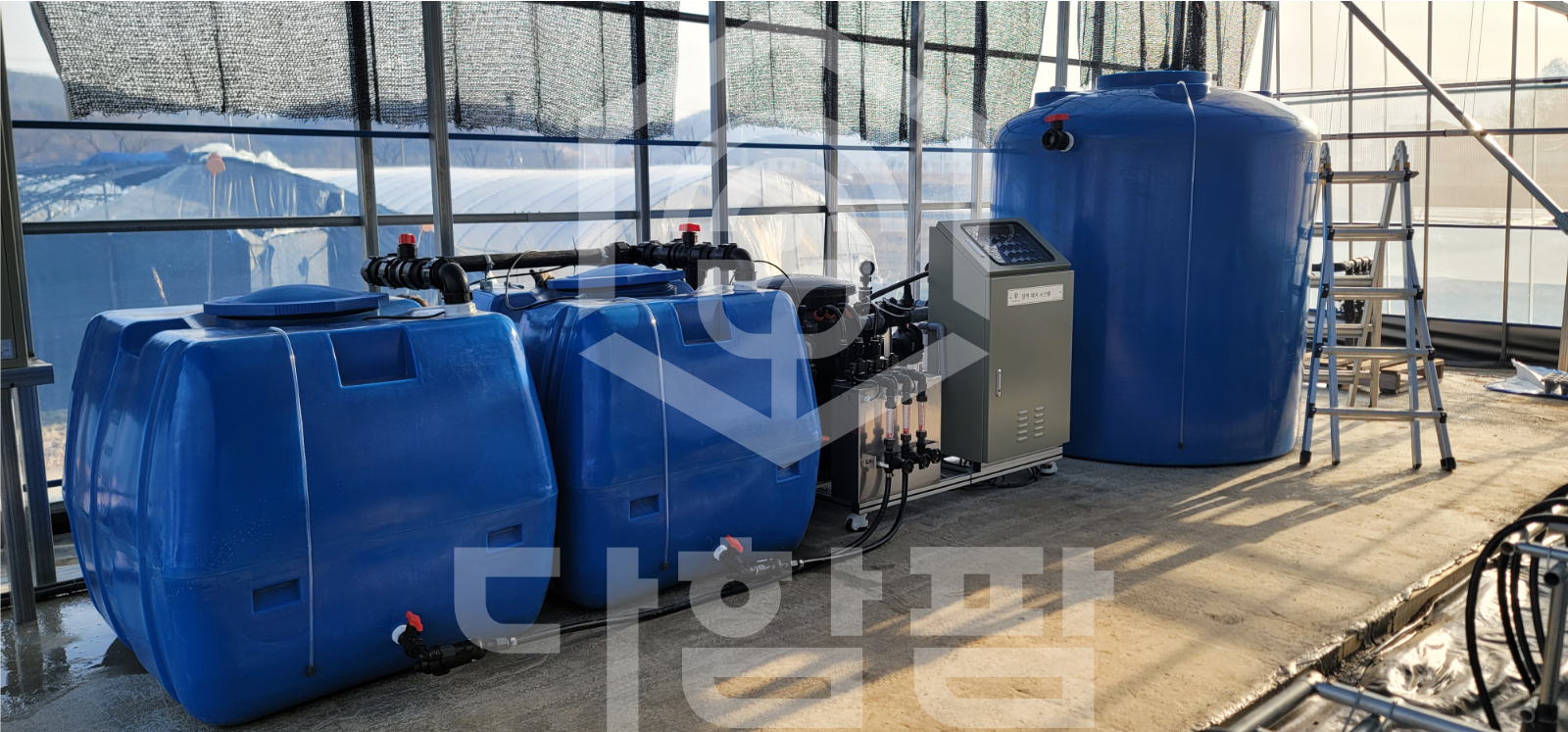

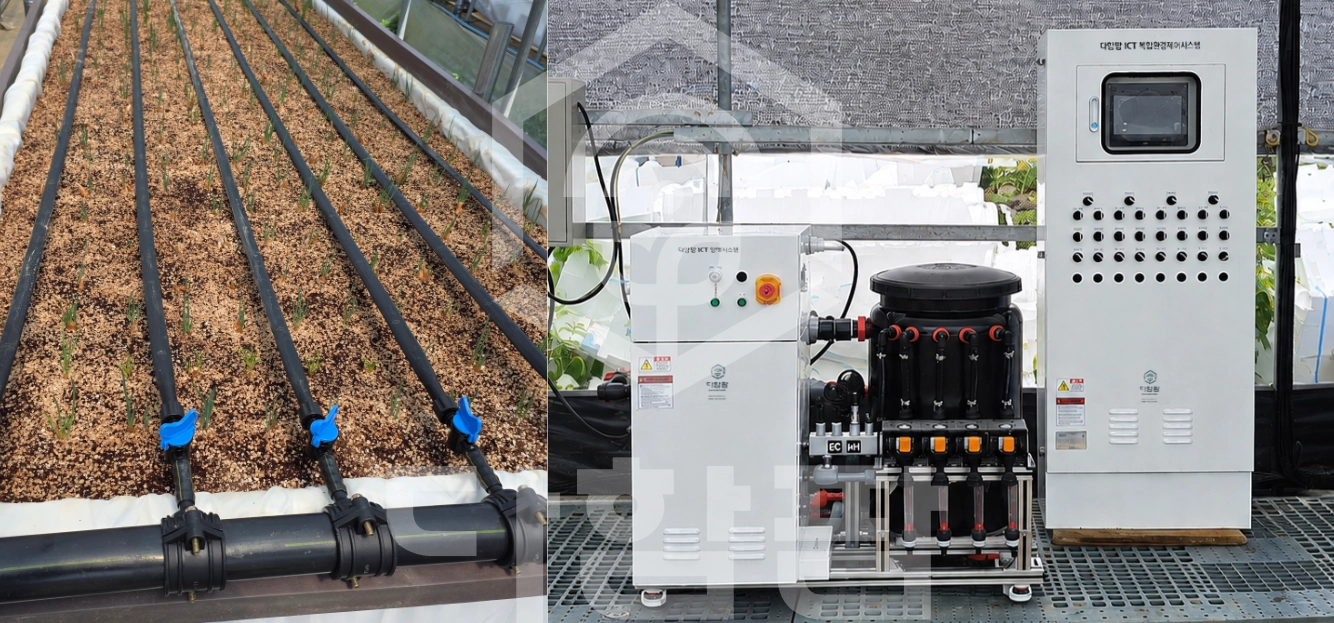

적용 사례
