클릭하면 이미지가 확대됩니다.
클릭하면 이미지가 확대됩니다.
클릭하면 이미지가 확대됩니다.

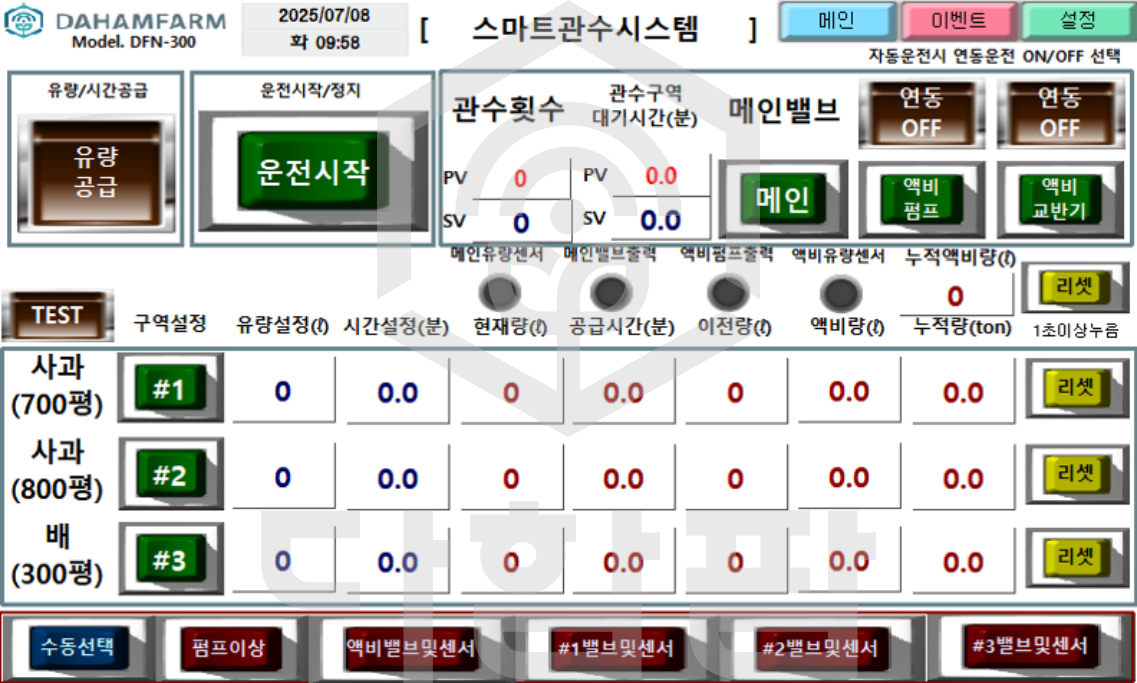

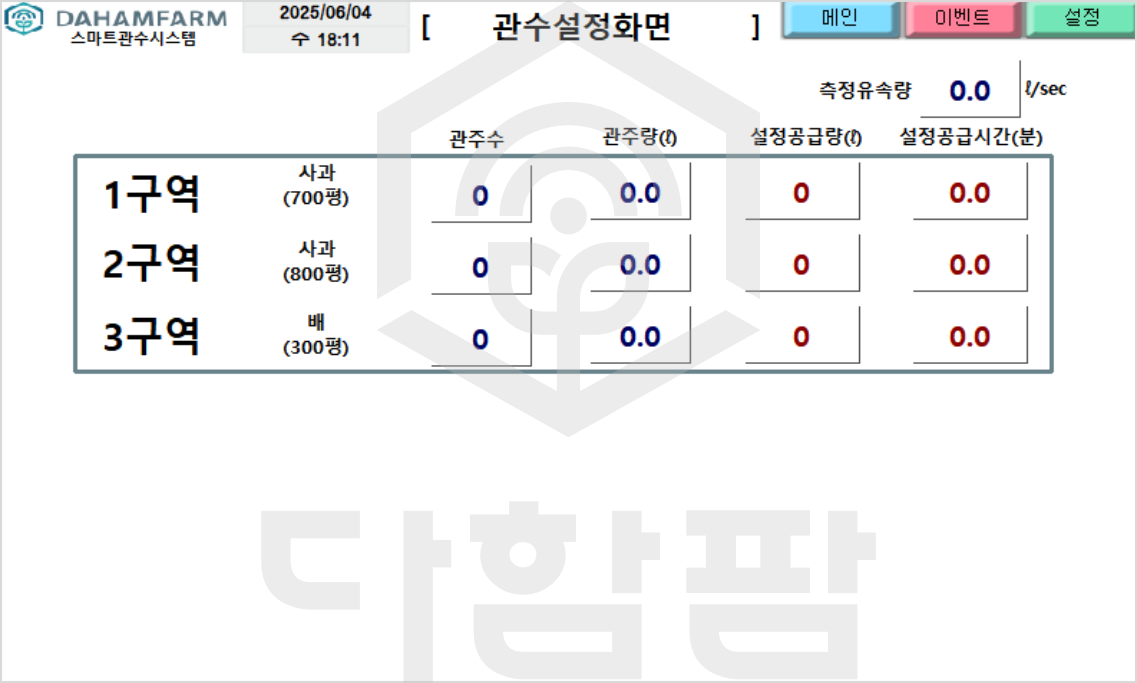

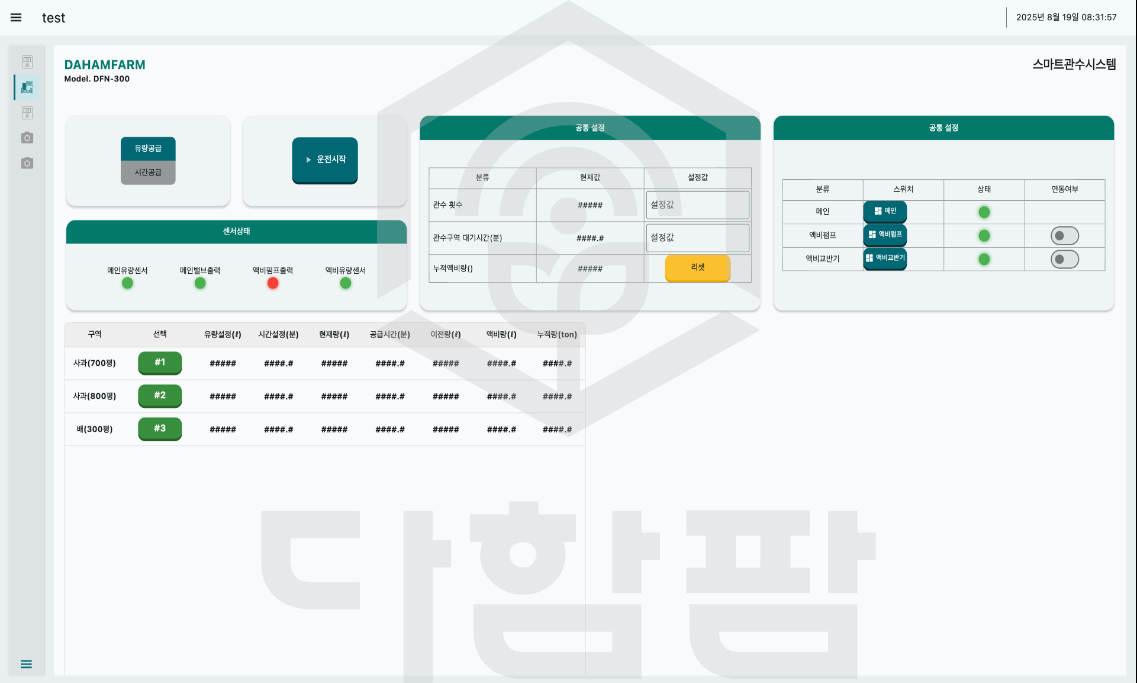

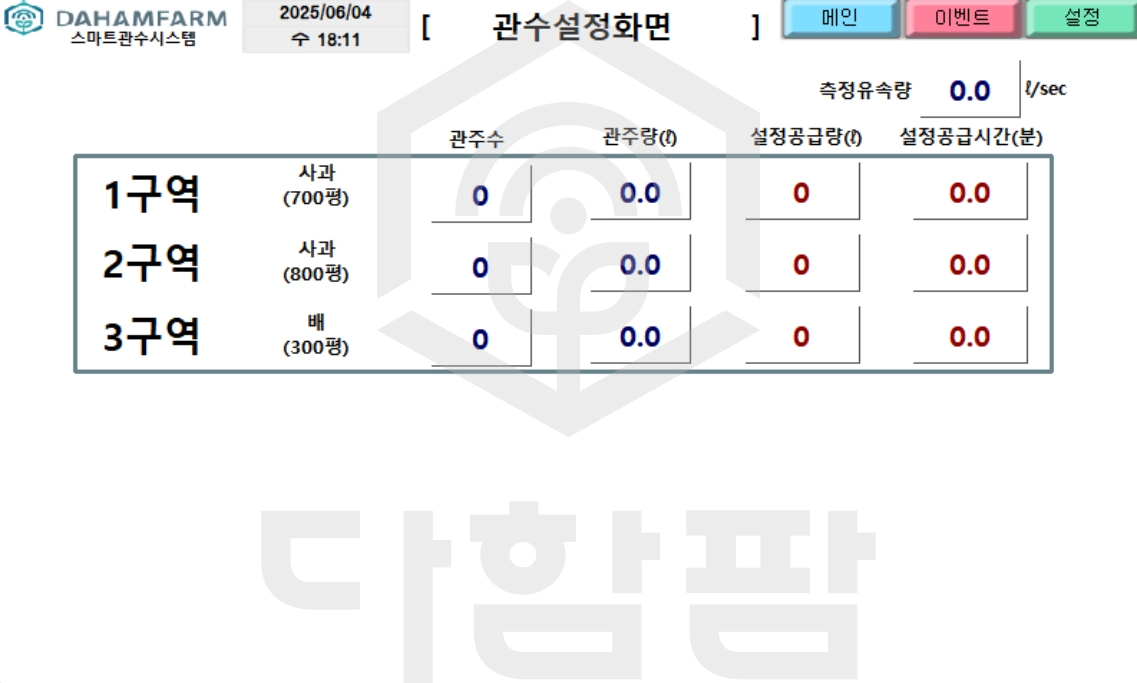

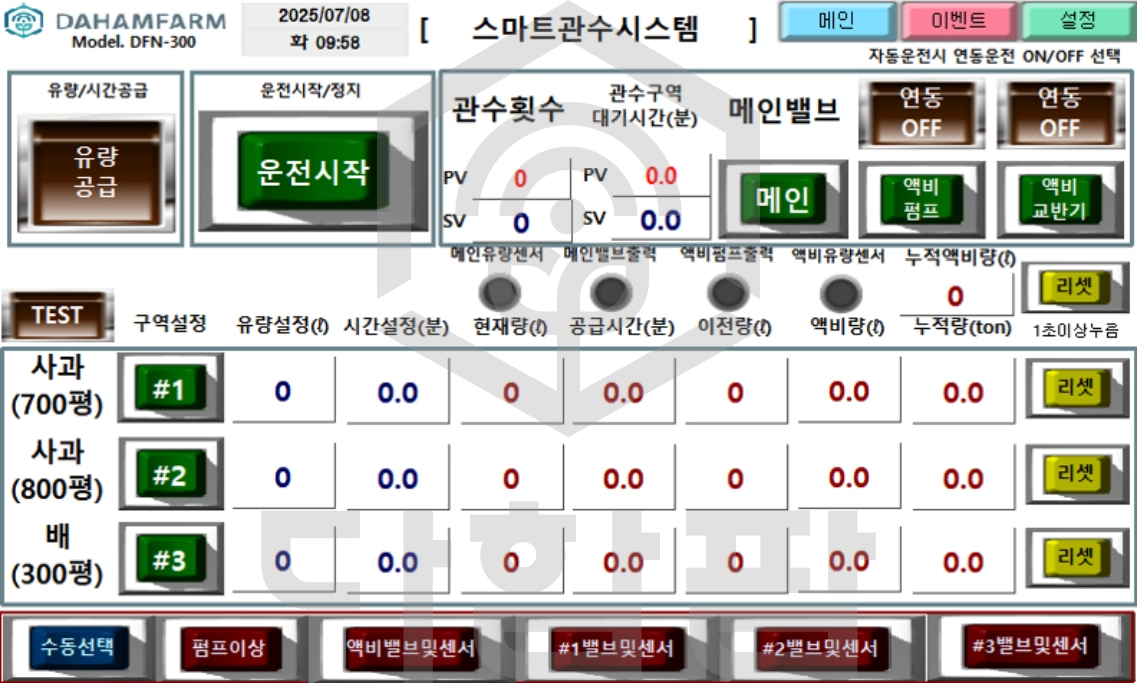

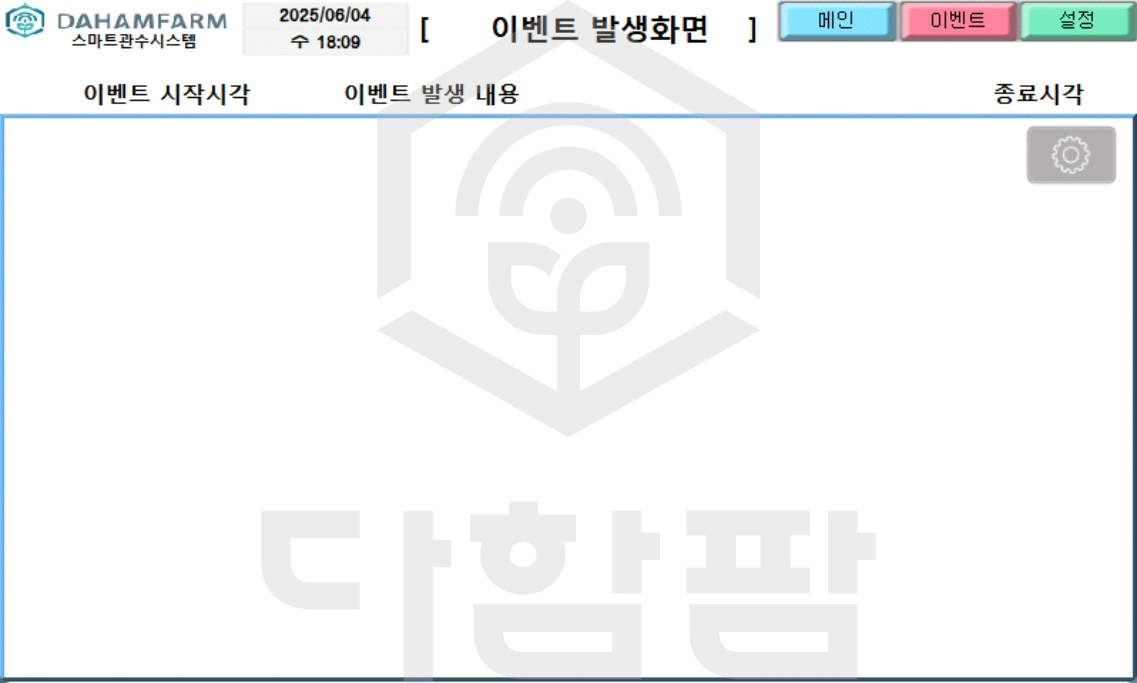

※ HMI 화면 및 제품은 맞춤형으로 제공되며, 이미지와 실제는 다를 수 있습니다.
주요 특징
-
구역별 액비 사용 유무
선택 가능 -
구역별 관비 선택 및
우선 순위 설정 가능 -
실시간·금일·전일·총 누적
공급량 확인 가능 -
시간·유량 제어 가능
-
수동·자동 운전 가능
-
관수 대기 시간 설정
-
액비 펌프, 액비교반기,
구역 관수 통합 관리 -
콤팩트한 사이즈
-
펌프·밸브·센서
이상 감지 및 알람 제공 -
원격 + 비상 수동 제어
-
데이터 시각화
-
다함팜 플랫폼 연동 가능

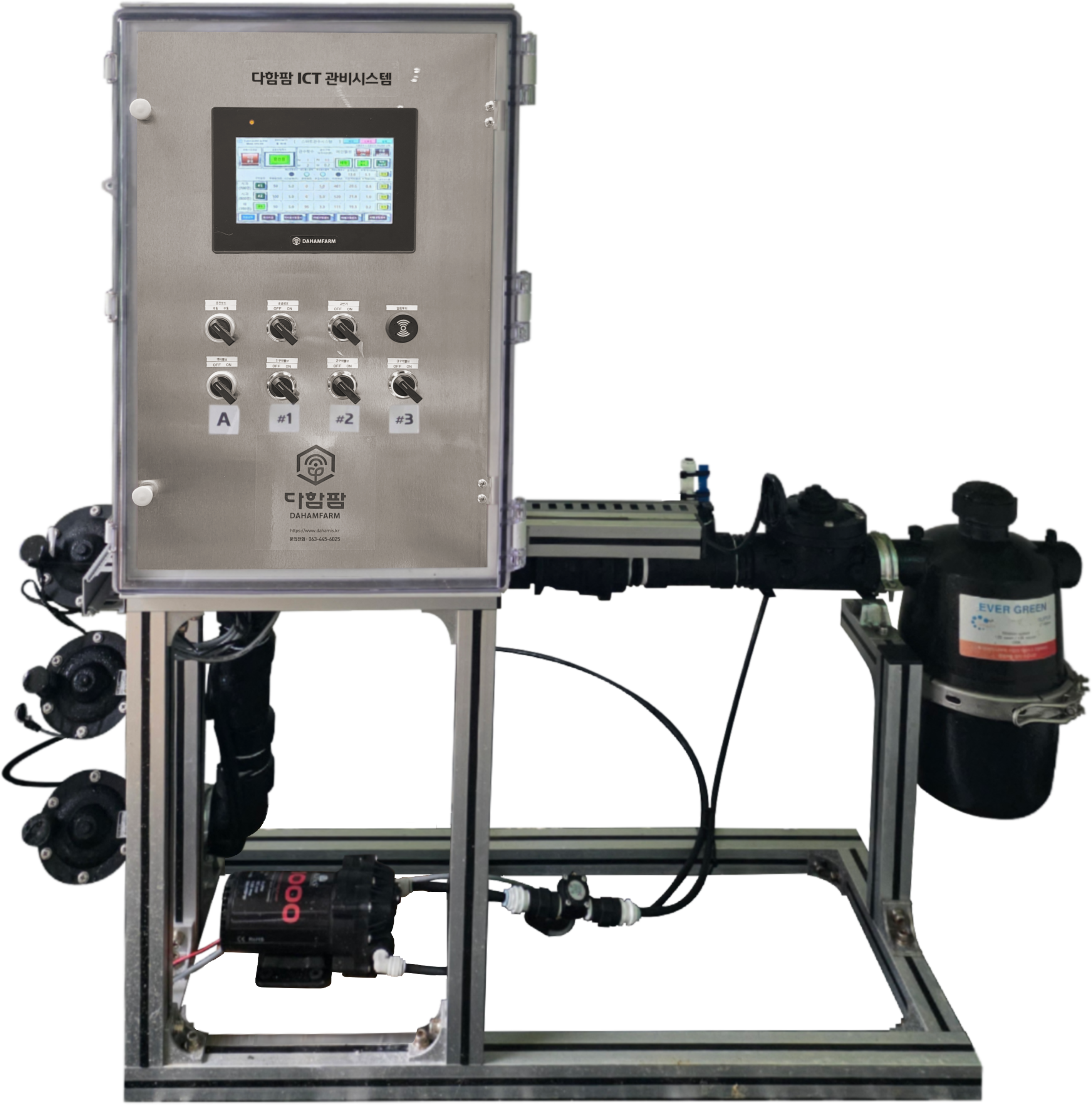

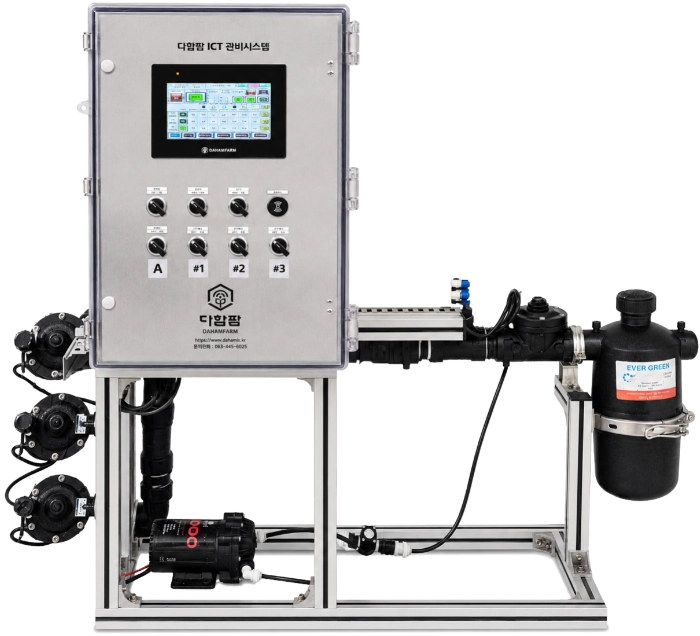

제품 사양
| 사용 전압 | AC 220V 단상 50/60Hz |
|---|---|
| 크기 | 1,200(W) x 360(D) x 1,000(H) mm (제품별 상이) |
| 제어반 크기 | 350(W) x 600(D) x 250(H) mm |
| 운영 방식 | 수동(개별 스위치 적용) / 자동 (7” 터치모니터(TFT-LCD) 적용) |
| 메인 제어 모듈 | 산업용 PLC 적용 |
| 제어 방식 | 유량 제어/시간 제어 |
| 관수 구역 | 기본 1구역(증설 가능) |
| 관수 규격 | 기본 40A(변경 가능) |
| 원수 공급 방식 | 자연압 사용(원수 펌프 설치 가능) |
| 액비 탱크 | 600L, 1t(선택 가능) |
| 액비 교반기 | 속도 조절형 |
| 액비 펌프 | 속도 조절형 |
| 액비 채널 | 기본 1채널(증설 가능) |
| 유량 센서 | 메인 관수·액비 유량 센서 적용 |

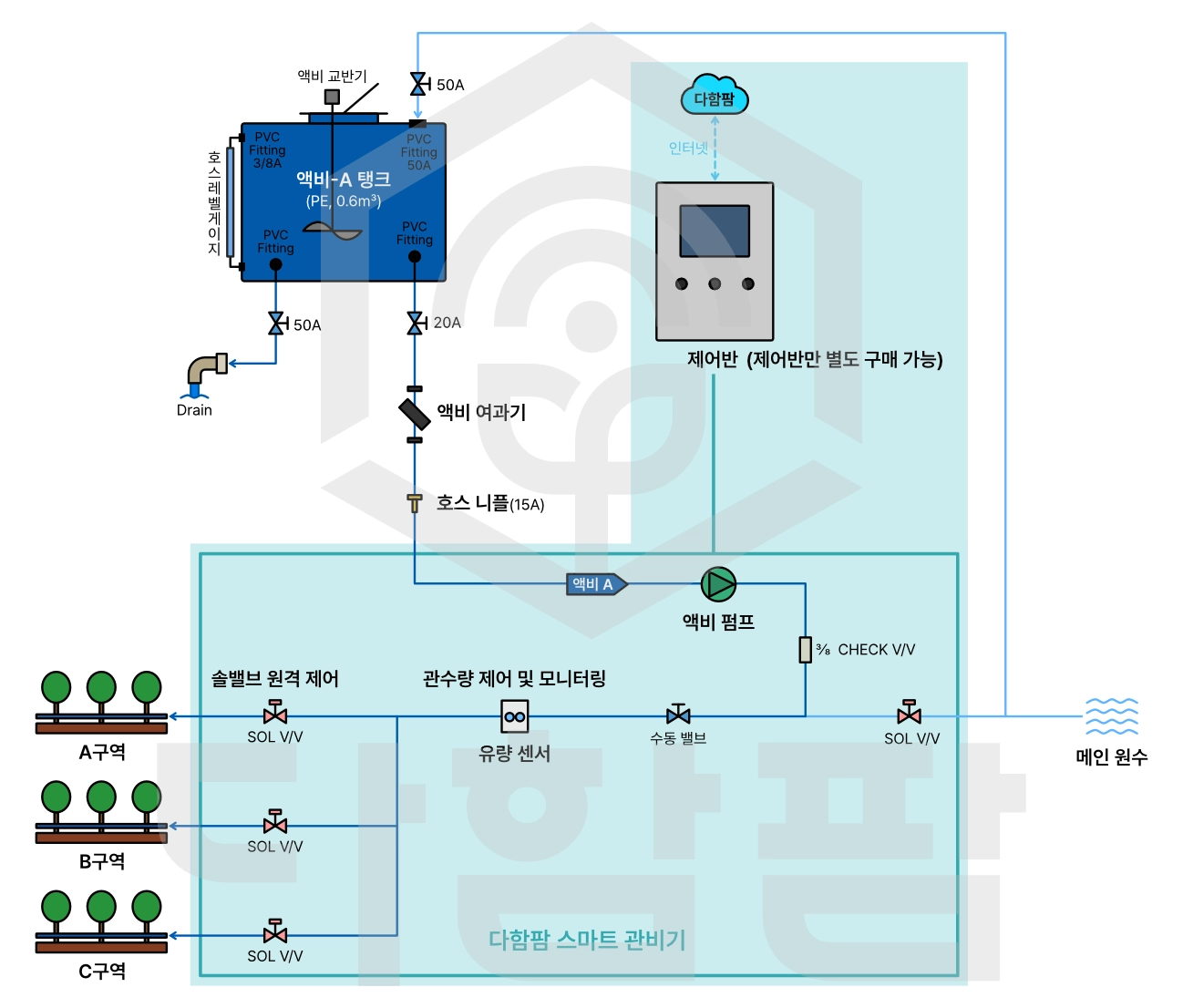

시스템 구성도
본 구성도는 관비기와 선택 가능한 추가 구성품을 나타내며,
표기된 모든 구성품은 개별 구매 및 통합 시스템 구축이 가능합니다.
추가 구성품 목록
원수 펌프
프레임에 포함 또는 별도 설치
자동 밸브
50A
수동 밸브
50A
디스크 필터
120 mesh
EC 센서 (아날로그·디지털)
0 - 10dS/m
pH 센서 (아날로그·디지털)
pH 0 - 14
메인 관수 유량 센서
10 - 200L/min
액비 유량 센서
1 - 30L/min
| 원수 펌프 | 프레임에 포함 또는 별도 설치 |
|---|---|
| 자동 밸브 | 50A |
| 수동 밸브 | 50A |
| 디스크 필터 | 120 mesh |
| EC 센서 (아날로그·디지털) | 0 - 10dS/m | pH 센서 (아날로그·디지털) | pH 0 - 14 |
| 메인 관수 유량 센서 | 10 - 200L/min |
| 액비 유량 센서 | 1 - 30L/min |

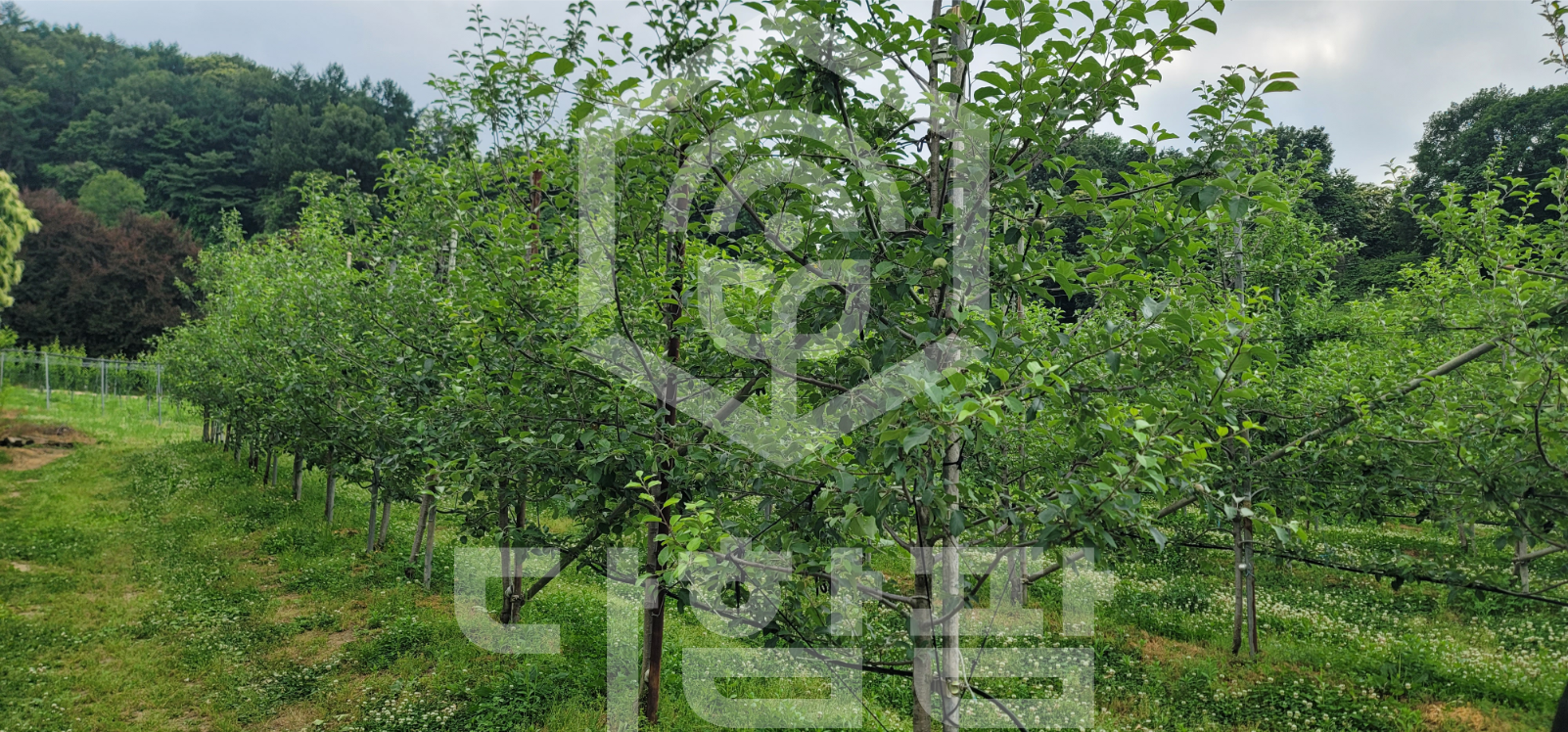

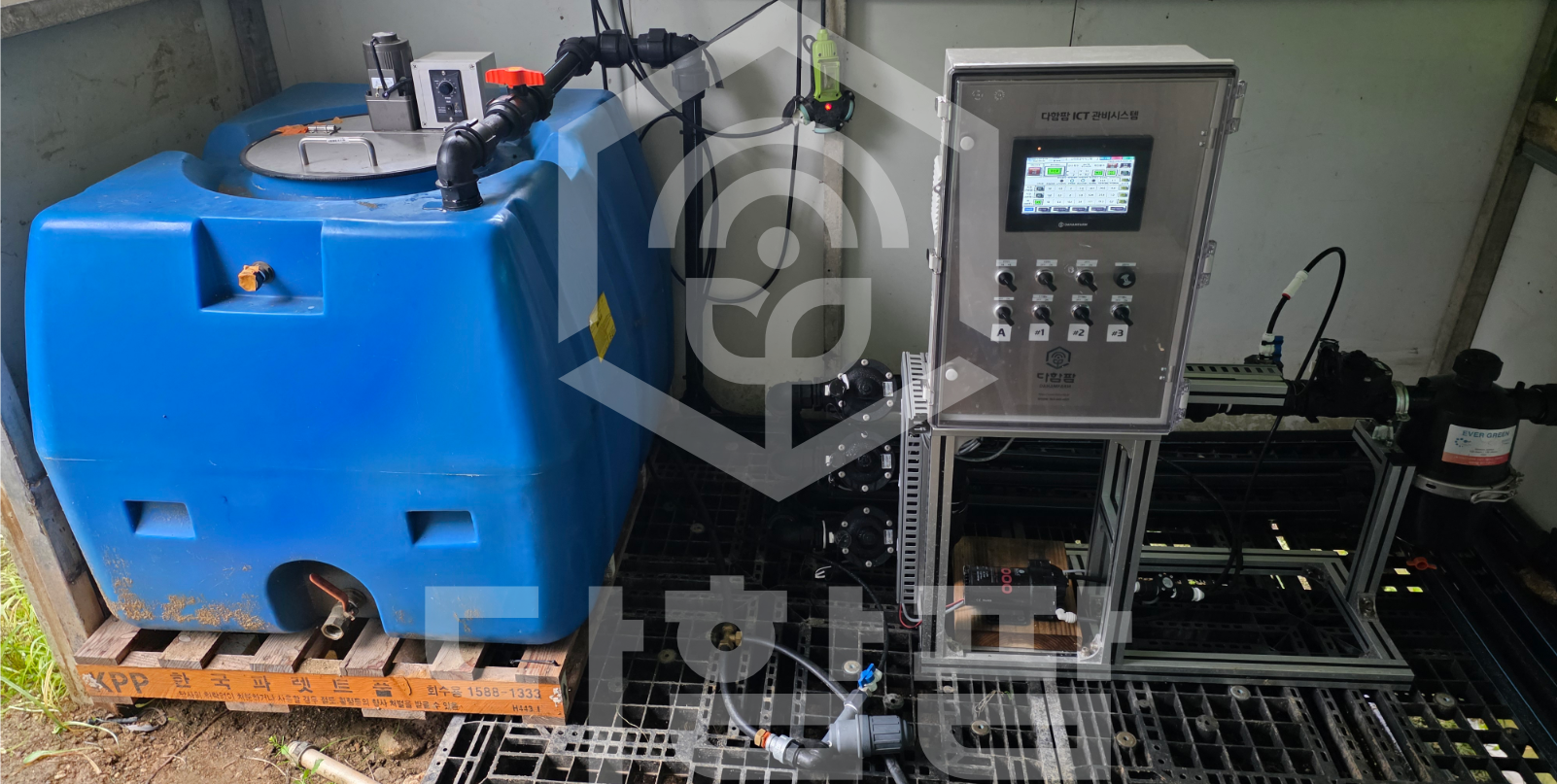

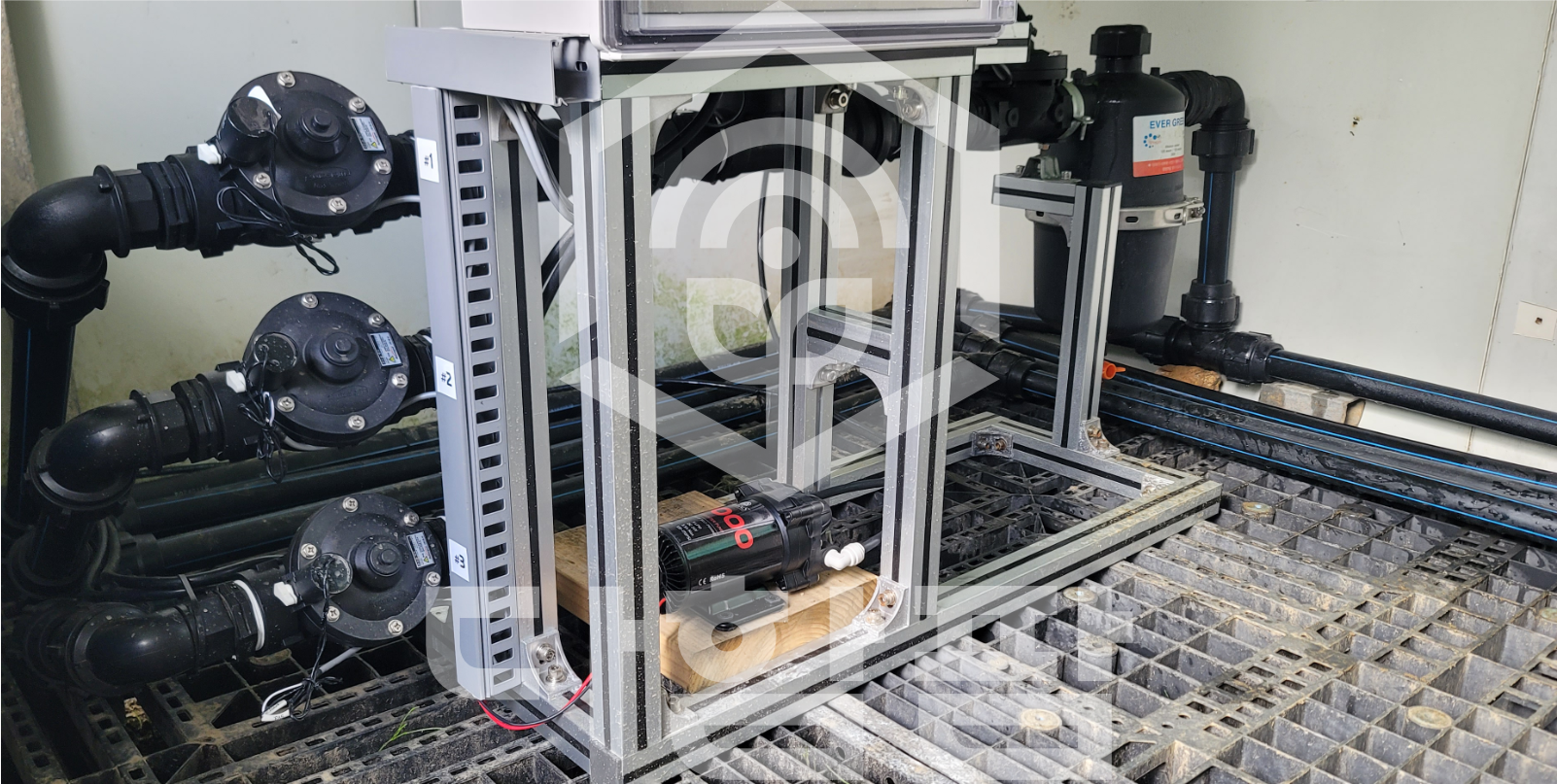

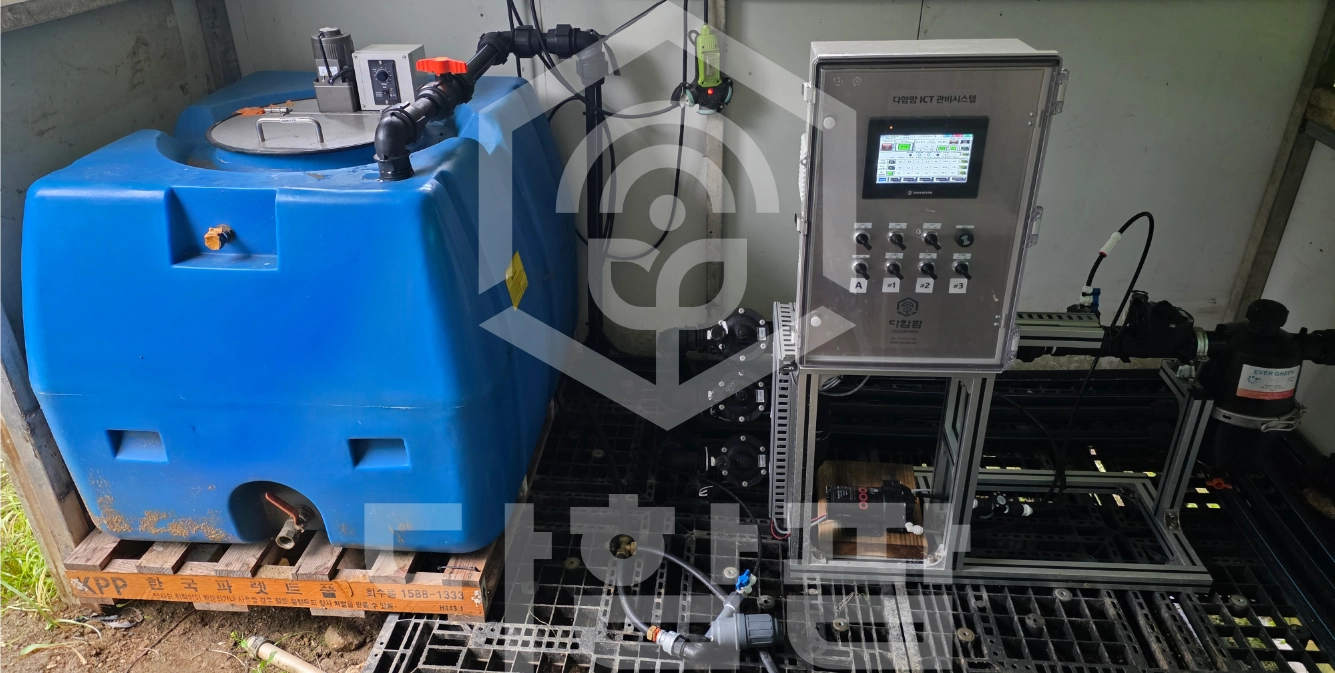

적용 사례
